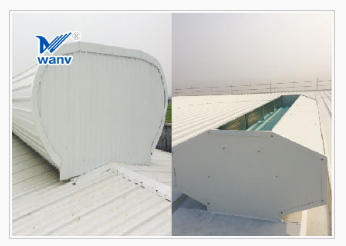

WV-QL-4A型通风气楼

WV系列通风产品是万维通风设备江苏有限公司总结近十年行业经验,借鉴国内外同类产品特点开发的新一代节能型工业厂房通风设备。该产品主要由彩板和骨架组成，它美观大方、轻盈流畅、立体感强、通风效果好、防水效果好，广泛应用于电力、冶金、石油、化工、机械、制造等各种高热量车间的通风采光工程中。WV系列通风产品主要包括WV通风气楼、WV通风天窗和WV通风器，根据屋面布置方式可分为顺坡通风和屋脊通风。根据阀板可分为自然通风和电动通风。
1、通风气楼特点
◎ 重量轻、外形美观、安装方便、无振动、成本低、效果好，是一种经济有效的通风方式。
◎ 运行无能耗、无噪声、不占室内空间。
◎ 设备容量大，通风散热快，排风效率与普通天窗和气楼比较,流量系数可从0.6~0.65提高到0.8~0.85，使天窗和气楼的排风效率提高30%。
◎ 骨架选用空腹方钢管，可确保其刚度、强度、构造、制造和安装符合风载荷、雪载荷和抗震的要求，设备安全、可靠、可持续运行。
◎ 挡雨板采用彩色压型钢板制成，选用进口自攻钉与骨架固定，自攻钉配抗老化防水垫圈。有效的防止雨水进入室内，能经受雨水的长期侵蚀。
◎ 气楼内设独立天沟，能有效的避免雨水过大飞溅至室内。
◎ 气楼内设百叶片，能有效的防止飘雨现象。
◎ 气楼内部结构布局合理，空气流动畅通，无明显的通风死角区域，流通面积大，容量高，具有可靠的防雨、防雪性能。

2、通风气楼工作原理

说明：利用室内外温差所形成的热压及风力作用所产生风压实现自然通风换气的一种通风装置。在不消耗电能的条件下就能自动排除车间内的余热，对室内进行通风换气，以改善车间内的温度及环境条件，在工程中应用自然通风产品能取得良好的通风、散热、节能的效果。

3、通风气楼表示方法
WV-QL-a-b-c-d
WV：万维公司代号
QL：通风气楼代号：气楼型号（1-17型）
b：气楼类型（A敞开式，B启闭式，C侧开式）
c：洞口宽度
d：气楼高度
如：1型敞开式通风气楼，洞口宽度为3000mm，高度为2200mm，则表示为WVQL-1A3022

4、通风气楼通风量计算方法
1）、计算方式：G=3600up*Ap*2g*hp*yp*(yj-yp)
     G-通风气楼通风量（Kg/h）
     up-通风气楼流量系数，一般取0.56
     Ap-通风气楼喉口面积（㎡），取3.2㎡
     g-重力加速度（m/S²），取9.81
     hp-通风气楼高度中心至中和界的高差（m）
     yp-排风温度下的空气容重（Kg/m³）
     yj-进风温度下的空气容重（Kg/m³）
     中和界位置的确定：hj/hp=（Ap/Aj）*2
     hj-进风窗或门中心高度至中和界的高差（m）
     Ap-通风气楼喉口面积（㎡）
     Aj-进风窗或门面积（㎡）

2）、换气量=建筑物体积（m³）×换气次数（次/时）

5、通风气楼生产工艺流程图

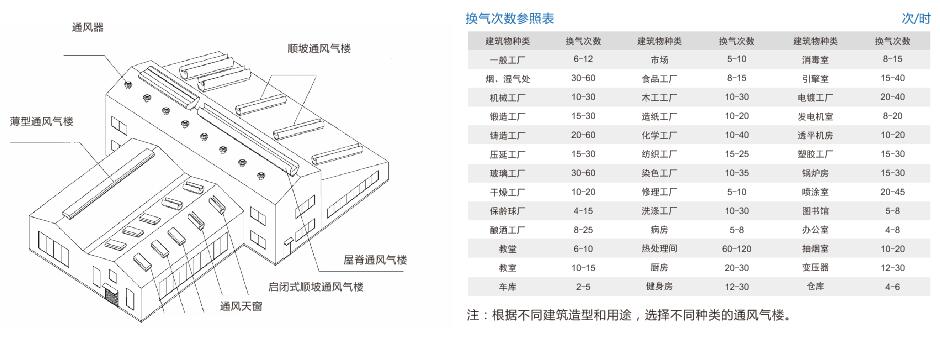

6、通风气楼选用示意图

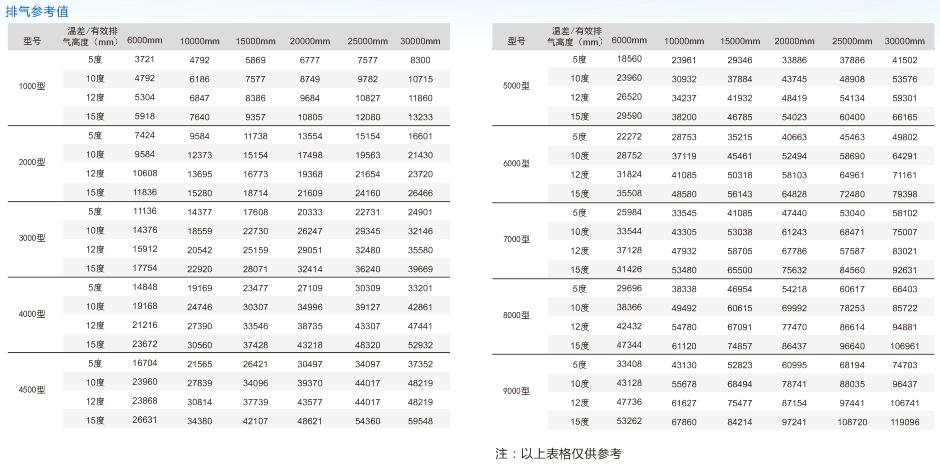

7、通风气楼喉口换气表

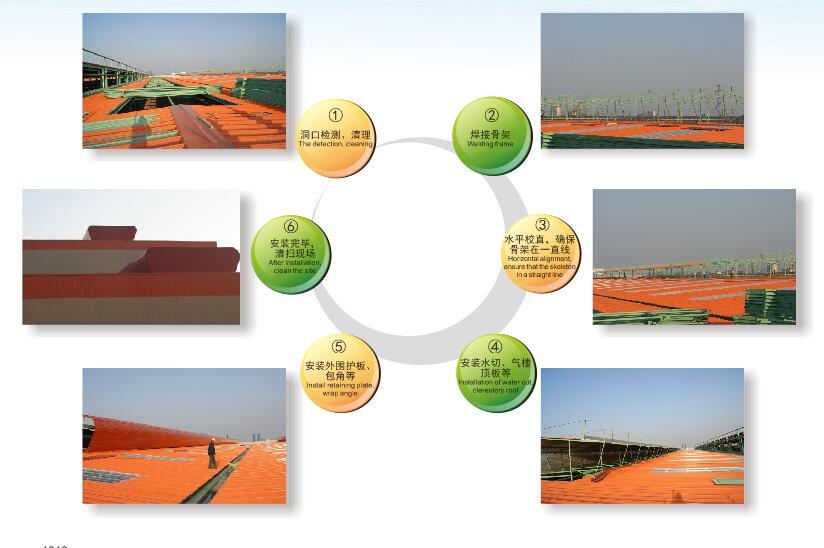

8、通风气楼安装步骤
